近期,強磁場中心張警蕾副研究員與田明亮課題組、浙江大學袁輝球課題組合作,在靜水壓調(diào)控拓撲材料ZrTe5能帶結(jié)構(gòu)研究中取得重要進展。相關(guān)研究結(jié)果以“Disruption?of?the?Accidental?Dirac?Semimetal?State?in?ZrTe5?under?Hydrostatic?Pressure”為題在美國物理學會期刊Physical?Review?Letters上發(fā)表。??
自上世紀80年代以來,層狀的ZrTe5作為一種傳統(tǒng)的熱電材料而廣受關(guān)注。最近的研究表明,單層ZrTe5是一類大能隙的二維拓撲絕緣體;而由層狀ZrTe5堆積而成的三維體材料則處于三維強、弱拓撲絕緣體相變點附近。另一方面,針對ZrTe5的輸運和角分辨光電子能譜測量表明該材料屬于三維狄拉克半金屬。由于ZrTe5電子結(jié)構(gòu)對晶格參數(shù)非常敏感,因此細微的晶格參數(shù)改變都可能導致其在強、弱拓撲絕緣體態(tài)、狄拉克半金屬態(tài)之間發(fā)生相互轉(zhuǎn)變。??
壓力是調(diào)節(jié)晶格參數(shù)最為有效的方法。利用活塞式壓力包,研究人員對ZrTe5電子態(tài)在0~2.5GPa壓力區(qū)間的演化進行了深入研究。實驗發(fā)現(xiàn),磁場方向沿著晶體b軸方向時,ZrTe5的磁阻隨著壓力的增加會迅速地減小。此外,當壓力高于2GPa時,ZrTe5的量子振蕩相位會由拓撲非平庸變?yōu)橥負淦接?。這表明靜水壓破壞了ZrTe5的“偶然”狄拉克半金屬態(tài)。另一方面,磁場方向沿著晶體c軸時,ZrTe5磁阻與量子震蕩幾乎不受到靜水壓的影響。對不同磁場方向的量子振蕩分析結(jié)果顯示,伴隨著狄拉克半金屬態(tài)的消失,ZrTe5費米面由各向異性極強的準二維結(jié)構(gòu)演變成各向同性的三維結(jié)構(gòu)。這一結(jié)果有力地支持了ZrTe5的狄拉克錐具有準二維特點。該工作對于理解ZrTe5?“偶然”狄拉克半金屬態(tài)具有重要意義。??
該研究得到了國家重點研究計劃項目、國家自然科學基金、安徽省自然科學基金以及合肥大科學中心等項目的支持。部分實驗數(shù)據(jù)在穩(wěn)態(tài)強磁場實驗裝置多功能物性測試系統(tǒng)(PPMS)設(shè)備上采集完成。??
論文連接:?https://journals.aps.org/prl/abstract/10.1103/PhysRevLett.118.206601。
?

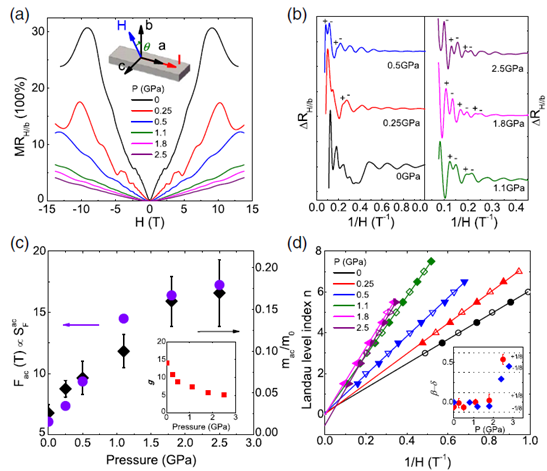

圖.?不同壓力下ZrTe5的(a)磁阻(b)量子振蕩(c)ZrTe5量子振蕩頻率以及有效質(zhì)量隨壓力的變化(d)不同壓力下,ZrTe5朗道指數(shù)隨磁場倒數(shù)的關(guān)系。?
?
