近日,穩態強磁場實驗裝置(SHMFF)用戶山西大學光電研究所、遼寧材料實驗室材料量子調控技術研究所團隊與國內外多家單位合作,借助SHMFF水冷磁體WM1的電輸運測試系統,在大角度轉角雙層石墨烯體系中發現了電位移矢量與磁場的比值(D/B)量子化新機制。團隊利用該比值的量子化特性,觀測到了朗道能級交叉點處的量子化“中國結”圖案,并據此提出一種可用于低溫強磁場環境下的新原理磁傳感器。相關成果以“Quantized Landau-level crossing checkerboards for cryogenic magnetometry”為題發表于Nature Sensors。
量子化現象構成了現代量子計量學的重要基礎,也有望為量子計算等領域提供物質單元。然而,迄今為止,能夠展現出量子化物理量的凝聚態體系并不多見,主要局限于量子霍爾效應、交流約瑟夫森效應等。探索具有新型量子化特征的物理系統,不僅具有重要的基礎物理意義,更能夠為基于新奇量子態的精密測量提供新思路。
????研究團隊發現大角度轉角雙層石墨烯器件在低溫強磁場環境下展現出獨特的層間弱耦合特性,朗道能級交叉點在調節垂直電位移場(D)和載流子濃度參數空間中形成了一種尺寸均一的4
4“中國結”狀縱向電阻圖案(圖1)。研究表明這種特殊的“中國結”特征源于電場驅動的層間電荷轉移相變:在朗道能級交叉處,垂直電場驅動電荷在上下兩層朗道軌道之間轉移(圖2. a-b),這種朗道能級約束下的電荷轉移機制導致了臨界電位移場間隔(δD)的量子化,其數值等于e/2πl(wèi)B2(其中l(wèi)B為磁長度)。該雙層朗道能級交叉“中國結”內電子相之間切換的臨界電場主要取決于電場驅動的層間極化與庫倫相互作用主導的電容能之間的競爭。

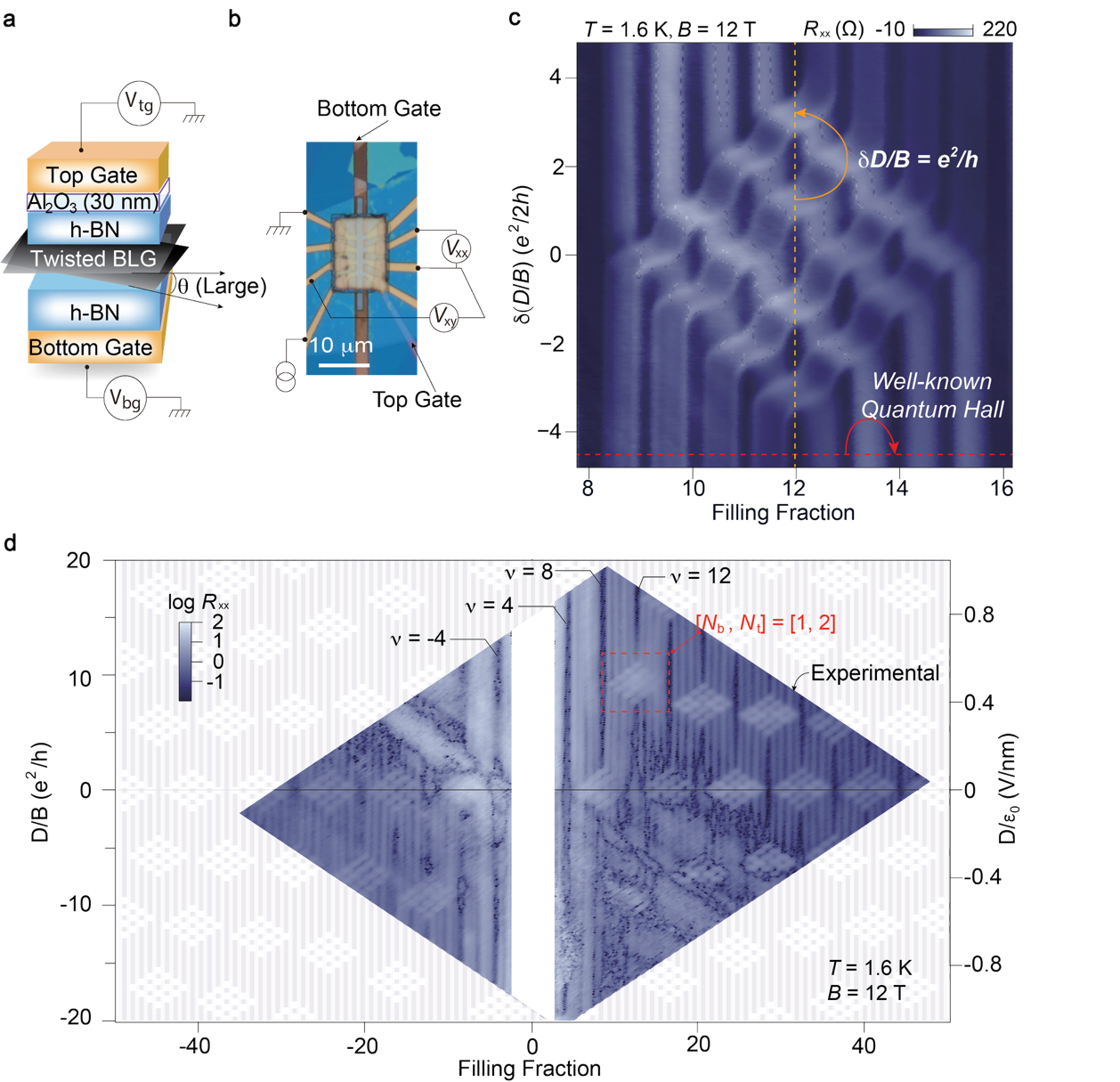

圖1. 大角度轉角石墨烯(LA-TBLG)器件結構與電磁輸運特性

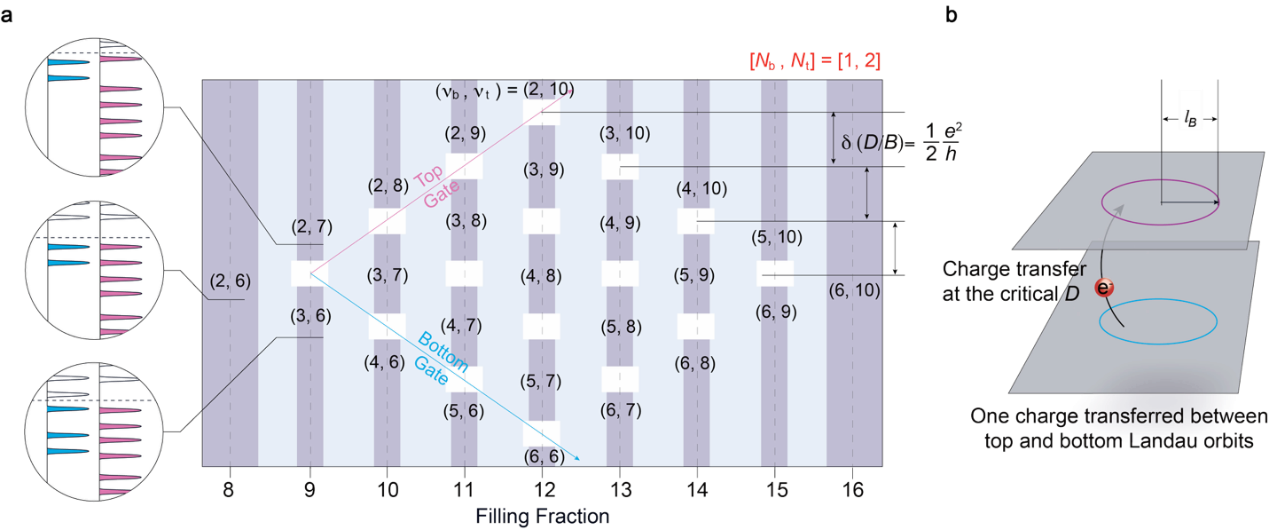

圖2. 垂直電場-磁場比值量子化示意圖
研究團隊利用水冷磁體WM1的電輸運測試系統驗證了δD/B在寬磁場范圍內(3到30 T)均保持在e2/h附近的量子化數值。基于此,團隊提出了一種新型的低溫磁傳感方案(圖3),利用磁場B與臨界電位移場間隔 D之間的線性關系(其斜率即為馮·克利青常數Von Klitzing constant,h/e2),只要通過測量量子化“中國結”的間距(圖3. d),即可反推出磁場強度B。這種傳感器原則上具有較高空間分辨率(圖3. a-c),有望成為低溫強磁場場景下的新原理磁強計。

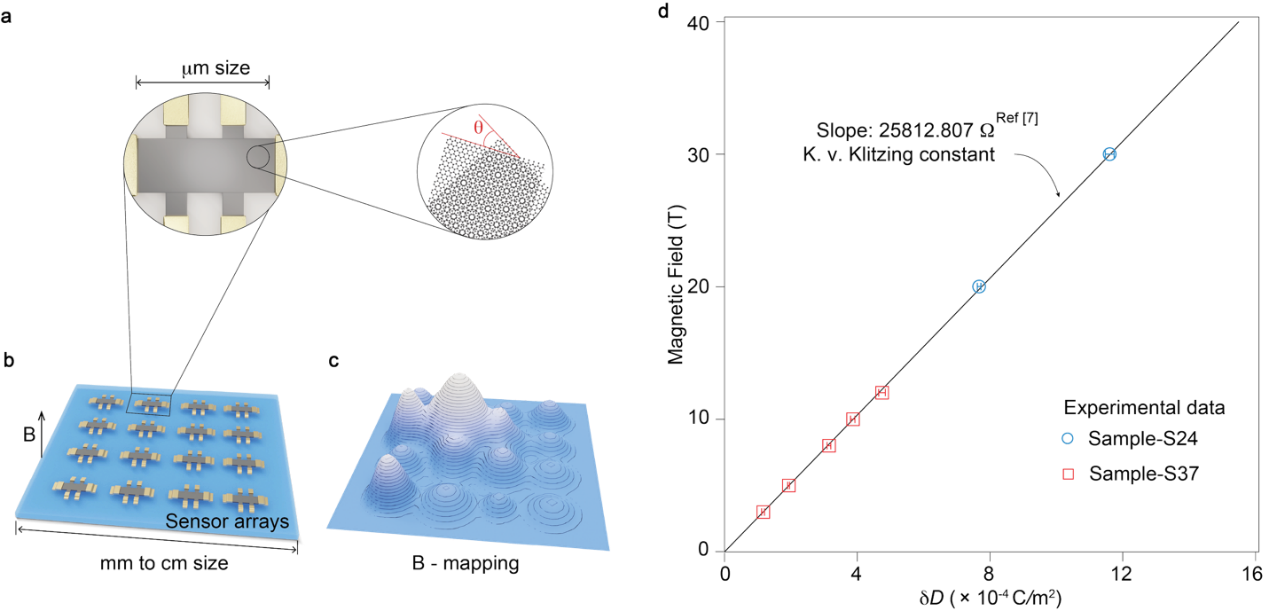

圖3. 基于量子化朗道能級交叉的低溫磁強計
該項研究由山西大學、遼寧材料實驗室、武漢大學、中國計量科學研究院、中國科學院合肥物質科學研究院強磁場科學中心、日本國立材料科學研究所(NIMS)等國內外多家單位合作完成。此項工作獲得國家重點研發計劃、國家自然科學基金、山西省“1331工程”重點學科建設基金、科技創新2030“量子通信與量子計算機”國家科技重大專項等項目的支持。
