自上世紀以來,蒸汽壓縮制冷技術在家庭、商業和工業領域得到了廣泛應用。然而,蒸汽壓縮制冷普遍能效比低,同時大量排放高全球變暖潛值的制冷劑對生態環境造成了不可逆轉的影響。隨著全球能源緊張和環境問題的日益加劇,具有環境友好、高能效比的磁制冷技術成為重要發展方向。然而,傳統磁制冷器件主要采用被動式或主動式回?zé)?,制冷性能無法滿足預期。原因包括:(1)對于被動式/主動式回?zé)崮J?,穩定的溫度梯度僅建立在用于傳輸熱量的物質或磁熱材料上(圖1A,B),回?zé)嵝实?,限制了制冷能力?2)傳統磁制冷器件通常使用流體進行回?zé)?,流體對流等因素限制了工作頻率,導致制冷能力進一步受限。目前報道的基于主動式和被動式回?zé)岬拇胖评淦骷?,絕大多數工作頻率低于1Hz,比制冷功率小于1kW/kg。
最近,中國科學院物理研究所/北京凝聚態物理國家研究中心磁學國家重點實驗室M03組博士生林源在王晶副研究員、胡鳳霞研究員和沈保根院士共同指導下,提出混合式回?zé)嵝略砗屠酶邿釋?dǎo)固體代替流體進行回?zé)岬睦砟睿⒊晒υO(shè)計出一種基于混合式回?zé)岬娜虘B(tài)磁制冷器件。相比于傳統磁制冷器件,(1)該器件運行過程中,穩定的溫度梯度同時建立在磁熱材料和用于傳輸熱量的物質上,有效提高了回?zé)嵝剩▓D1C);(2)利用高熱導固體(HTCM)取代流體構建回?zé)嵫h(huán),打破了流體對工作頻率的限制。
基于混合式回?zé)嵩O(shè)計的全固態磁制冷器件核心制冷單元由磁熱材料構成的制冷層和高熱導固體構成的回?zé)釋咏M成(圖2A,B),運行過程中,制冷層和回?zé)釋幽嫦蛐D(zhuǎn)同時形成穩定的溫度梯度,通過相互間的熱交換將熱量從冷端運輸?shù)綗岫?,?shí)現制冷(圖2C,D)。本工作選取巨磁熱材料(Gd、La(Fe0.92Co0.08)11.7Si1.3)構成制冷層和高熱導金屬(Cu、Ag、AlC)構成回?zé)釋?,每個核心制冷單元尺寸為~?20mm?0.3mm。有限元模擬結果顯示,在制冷層和回?zé)釋泳哂凶罴押穸缺葧r(shí),器件的回?zé)嵝屎椭评錅乜缱畲?,且最佳厚度比不隨頻率發生變化(圖3A)。此外,器件的最大制冷溫跨決定于制冷層/回?zé)釋悠瑪?shù)(圖3B)。制冷性能和結構參數間的簡單關系有助于器件的集成和應用:(1)具有最佳厚度比的核心制冷單元在任何頻率下都可高效工作;(2)調整制冷片和回?zé)崞臄?shù)量即可調整制冷溫跨;(3)制冷性能只決定于制冷層和回?zé)釋又g的縱向熱傳導,因此調整器件的直徑或者縱向集成可為不同尺寸的目標提供制冷,同時提高制冷功率。
更重要地,該器件具有優異的制冷性能:核心制冷單元尺寸為20mmX0.3mm的Gd-Cu(La(Fe0.92Co0.08)11.7Si1.3-Cu)器件在10 Hz工作頻率下最大比制冷功率為 8.3 kW/kg(9.8 kW/kg), 最大卡諾效率為54.2 %(53.3 %)(圖3E,F)。與絕大多數工作頻率低于1Hz,比制冷功率小于1kW/kg,用流體構建回?zé)嵫h(huán)的基于主動式/被動式回?zé)岬拇胖评淦骷啾?,制冷性能顯著提升。并發現,在相同工況下磁熱材料La(Fe0.92Co0.08)11.7Si1.3與傳統Gd相比制冷溫跨雖小但具有高的比制冷功率。
這項工作證明了用高熱導固體代替流體進行回?zé)岬目尚行?,并表明采用混合式回?zé)嵝略淼娜虘B(tài)磁制冷器件具有實現高頻高效高功率制冷的巨大潛力,為設計構造高性能磁制冷器件進而實現綠色高效制冷提供了新思路。
相關研究成果以“A full solid-state conceptual magnetocaloric refrigerator based on hybrid regeneration”為題于7月1日在線發表在the Innovation?[2024, 5, 100645]上。上述研究工作得到了科技部重點研發計劃、國家自然科學基金、中國科學院戰略性先導科技專項和懷柔綜合極端條件實驗裝置(SECUF)支持。
文章鏈接:https://doi.org/10.1016/j.xinn.2024.100645

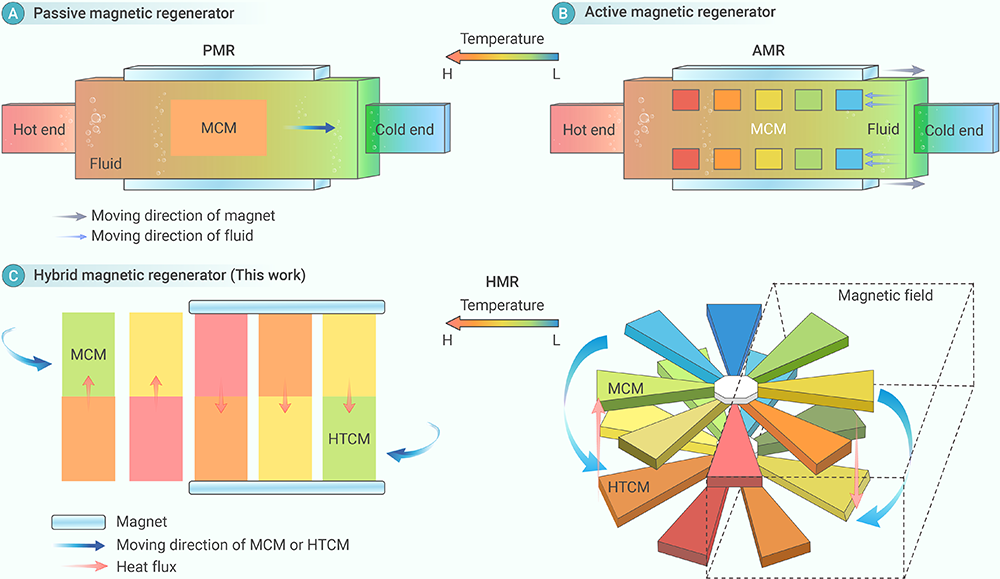

圖1. 被動式(PMR)、主動式(AMR)和混合式(HMR)回?zé)崮J绞疽鈭D

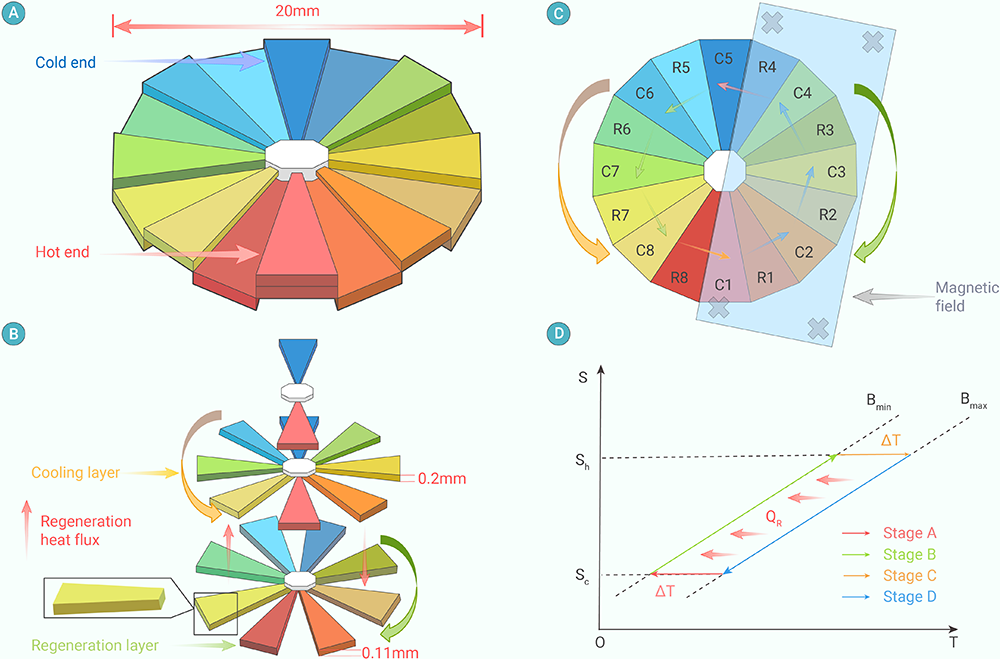

圖2. 采用混合式回?zé)岬娜虘B(tài)磁制冷器件的結構和制冷原理

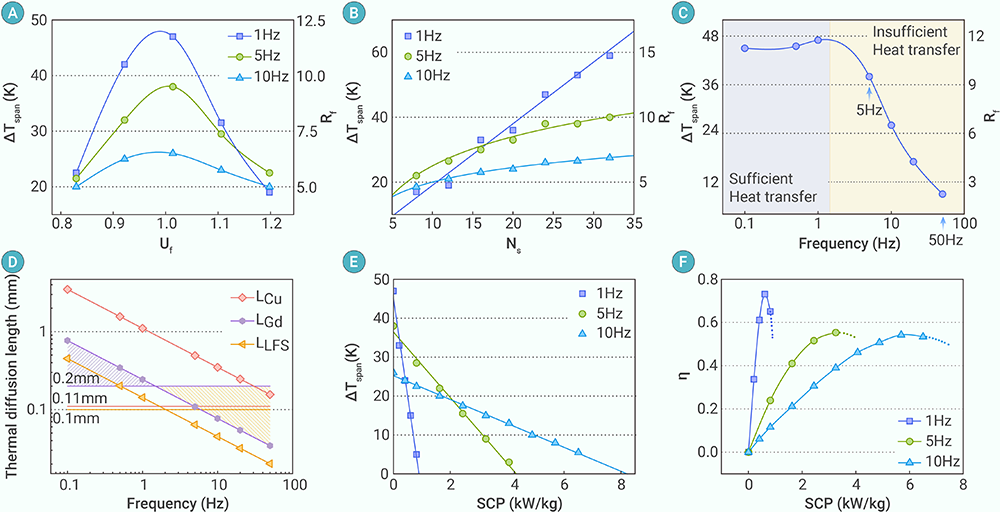

圖3. 采用混合式回?zé)岬腉d-Cu新型磁制冷器件的制冷性能
