超快電子顯微鏡(UEM)憑借亞納米空間分辨率和亞皮秒時間分辨率,已成為研究非平衡態結構動力學的關鍵表征手段。電子脈沖寬度直接決定了UEM的時間分辨率極限,其精確診斷對儀器優化與實驗設計至關重要。然而,現有脈寬測量方法普遍存在設備復雜、效率受限等不足。
中國科學院物理研究所/北京凝聚態物理國家研究中心先進材料與結構分析實驗室(A06組)李建奇、楊槐馨課題組長期致力于發展更高時空分辨能力的超快電子顯微鏡。近期,研究員楊槐馨與副研究員孫帥帥指導研究生葛慶,依托綜合極端條件實驗裝置D4實驗站的超快電鏡系統,利用自由電子與相位匹配光柵近場相互作用引起的電子束橫向展寬效應,發展了一種無需能量過濾系統即可測量脈寬的新方法。該方法通過電子束的橫向展寬幅度隨時間的變化直接獲取電子脈沖的時域輪廓,實現了對UEM中電子脈沖特性的快速、高精度測量,并揭示了靜電透鏡時間像差對脈沖不對稱展寬的主導作用,為突破現有UEM時間分辨率瓶頸提供了便捷的表征手段及新穎視角。相關成果發表在Review of Scientific Instruments上。
超快電子源是超快電子衍射、超快電子顯微鏡等基于電子探針的超快探測技術的核心部件,使得在極短時間尺度上直接觀測原子尺度結構動力學過程成為可能。然而,其時間分辨率本質上受限于電子脈沖寬度,空間電荷效應、能散展寬及速度失配等因素相互制約,使得捕捉更快動態過程仍面臨挑戰。單電子模式雖可規避空間電荷效應,但加速區電子束初始能散引起的脈沖展寬仍將時間分辨率限制在亞皮秒量級;此外,極低的電子通量要求超高重復頻率,進而導致樣品熱累積與位置漂移等問題。在無主動壓縮條件下,UEM目前的最佳時間分辨率約為200飛秒,其深層制約因素尚未完全厘清。現有脈沖表征方法主要依賴樣品的瞬態響應或近場誘導的電子能譜邊帶(PINEM):前者受限于非理想階躍響應,后者雖可精確標定時間零點并測定脈寬,但對昂貴的電子能量損失譜儀(EELS)的依賴限制了其廣泛應用。因此,亟需發展一種更為快速、高效的電子束脈沖寬度表征方法,以揭示當前超快電鏡分辨率受限的深層物理機制。

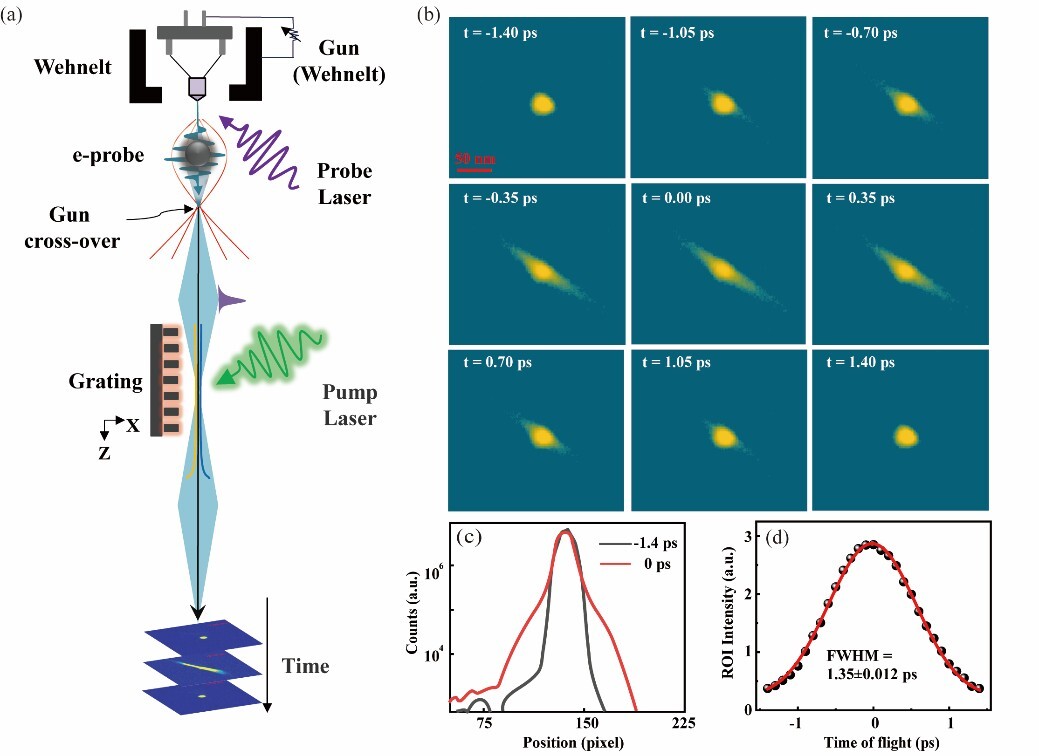

圖1:Wehnelt控制的超快電子顯微鏡及電子束脈沖寬度表征示意圖。(a)利用光柵在UEM中進行時間表征原理示意圖。(b)在不同時間延遲下實空間電子束展寬分布圖像。(c)典型延遲條件下(Δt=-1.4 ps, 0 ps)電子束的橫向分布曲線。(d)通過對圖所示展寬區域進行積分獲得的電子束時間分布曲線。
本研究依托懷柔綜合極端條件實驗裝置D4實驗站搭建的超快電鏡系統,發展了一種基于自由電子與近場相互作用的快速測量電子脈寬的新方法(圖1)。研究人員利用聚焦離子束系統制備了周期滿足相位匹配條件的金屬光柵,以增強自由電子與近場的相互作用強度。當飛秒激光照射金屬光柵時,其表面激發局域近場;自由電子穿越光柵表面并與近場發生相互作用,獲得顯著的能量展寬。該能量展寬與物鏡成像系統的色差相耦合,在實空間轉化為可觀測的電子束橫向展寬,其展寬幅度隨時間的變化直接映射電子脈沖的時間輪廓。
為證實橫向展寬確實源于光柵近場與自由電子作用后引起的能量展寬,研究團隊在配備了EELS的場發射超快電鏡系統上,系統測量了電子束展寬對激光偏振的依賴關系,并結合EELS分析展寬電子束的能量分布。結果顯示,電子束的橫向展寬幅度及能量變化與激光偏振依賴性高度一致(圖2a)。為驗證上述機制,研究團隊利用高壓搖擺器(HT Wobbler)引入加速電壓的微小波動,模擬透鏡系統因能量差異產生的圖像畸變。結果表明,激光輻照光柵后電子束的伸長方向與HT Wobbler誘導的畸變方向精確吻合,拉長幅度也線性相關(圖2b)。這一證據確鑿地證實了光柵近場相互作用誘導的能散是電子束橫向展寬的物理根源。
基于該方法的電子脈寬掃描可在一分鐘內完成,所得結果與采用PINEM方法測量的結果高度一致,充分驗證了該方法的可靠性。由于僅依賴近場與電子的瞬態相互作用,其時間分辨精度受限于近場壽命(可達飛秒量級),因而具備極高的測量精度。該方法不僅可以為裝置用戶在實驗過程中實時診斷電子脈寬,還可為發展射頻/太赫茲壓縮電子脈沖技術的性能評估與參數優化提供便捷的快速測量手段。該技術已申請并獲得國家發明專利授權(專利號:ZL 2024 1 1165124.5)。

圖2:電子束展寬效應的機理。(a)橫向展寬光束的EELS(上圖)及ROI區域強度的偏振依賴性測量結果,相關變化顯示出一致的偏振依賴性。(b) 兩種典型的電子束入射角度下,由激光相互作用(左)和HT Wobbler(右)引起的電子束拉長的方向和幅度對比。插圖顯示了光柵相對于泵浦激光的相對方位。
進一步,研究團隊利用該方法,在Wehnelt偏壓可調的LaB6熱發射超快電鏡上系統測量了電子脈沖的時域分布。實驗定量揭示了偏壓依賴的脈沖非對稱展寬規律:在較低偏壓下,脈沖呈窄而近乎對稱的分布;隨著偏壓升高,電子脈沖的相對飛行時間逐漸延長,半高寬顯著增大;在高偏壓區,脈沖輪廓演變?yōu)?span data-index="9" style="font-family: arial, helvetica, sans-serif; font-size: 16px;">上升沿陡峭、拖尾緩慢衰減的顯著非對稱形態(圖3a)。結合有限元電子軌跡模擬,完整復現了從低偏壓窄對稱峰到高偏壓非對稱展寬分布的演化趨勢。模擬結果表明,Wehnelt靜電透鏡的時間像差是導致高偏壓下電子脈沖非對稱展寬與長拖尾的主導機制(圖3b)。這一發現突破了傳統僅考慮空間電荷效應及能量-時間關聯展寬的理論框架,為闡明制約UEM時間分辨率極限(約200飛秒)的深層物理機制提供了實驗依據與理論指導。

圖3:電子束時域上的不對稱分布及有限元模擬分析結果。(a)實驗上測得在不同偏壓下的時間分布曲線,清晰地展示了時間不對稱性的逐漸放大(上圖)。從上圖的時間分布曲線中提取的TOF(黑色曲線)和脈沖寬度(FWHM,紅色曲線)隨偏壓變化的趨勢(下圖)。(b)模擬上得到的不同偏壓下電子束的時間分布(上圖)。在對應的典型偏壓條件下,模擬以不同角度發射的電子的軌跡,其中X坐標相對于Z坐標放大了5倍(下圖)。
本研究基于近場作用引起電子束橫向展寬效應,發展了一種無需能量過濾系統的快速、高精度電子脈寬診斷技術。結合系統實驗與有限元模擬,排除了多種潛在物理機制,揭示了靜電透鏡時間像差對電子脈沖非對稱展寬的決定性作用。該工作不僅為超快電鏡電子脈沖的日常快速表征提供了實用工具,更為理解并突破現有UEM時間分辨率瓶頸提供了重要參考。
相關實驗是在綜合極端條件實驗裝置D4超快電鏡實驗站上開展完成的。研究工作得到了國家自然科學基金、國家重點研發計劃、中國科學院科研儀器研制等項目的資助。
