近日,中國科學院國家授時中心科研人員在提升銣鐘短期穩定度方面取得新的進展,提出了一種"數字鎖相環+雙態控制"的復合調控技術,成功將銣原子鐘秒級穩定度提升至E-13量級,較傳統模式提高了近4倍。研究成果以“Research on Clean-Up Technique to Improve Short-Term Stability of?Rubidium Clocks”為題發表于期刊IEEE Instrumentation & Measurement Magazine。
銣鐘憑借其小型化、低功耗等優勢占據著較大的市場份額,但因其秒級穩定度長期徘徊在E-11~E-12水平,難以滿足雷達站同步及超快比對等應用需求。團隊所提出的一種自適應雙態控制算法,使用高穩恒溫壓控晶振凈化銣鐘短期噪聲,并設計了誤差最小控制策略,能夠有效提升銣鐘短期穩定度。
測試結果表明,利用雙態控制算法,經凈化電路后銣鐘短期穩定度顯著提升,10MHz信號的頻率穩定度定度達到7.68E-13/s,且在1000s取樣時間范圍內維持了銣鐘自身的穩定度特性,該指標已接近了被動氫鐘水平,相比銣原子鐘原有2.928E-12/s的頻率穩定度提高了約4倍。該研究成果不僅能夠使銣鐘在高精度時頻測量、導航定位等場景中更有競爭力,也能有效降低頻率標準的運行成本。

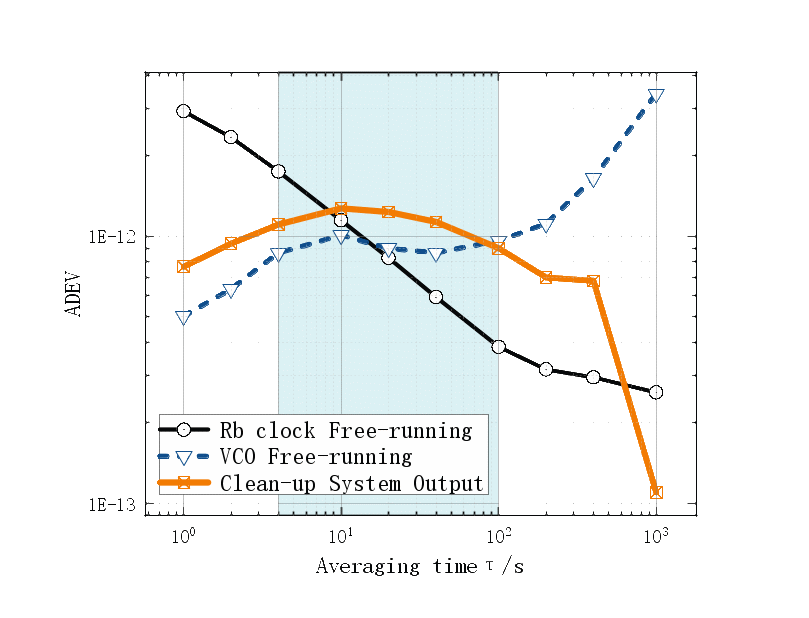

圖?凈化系統頻率穩定度與銣鐘、晶振自由運行對比
